EL34３結シングル・アンプその１からその３までの回路構成の変遷を以下にまとめてみました。「その１」は、ごくシンプルな2段構成。続く「その２・・当初」では、6FQ7の2段構成に変更したものの、低域で発振したりピークを生じたりの苦難の末、「その２・・修正」で一旦は安定したアンプに落ちつきます。

これは、よくあるいちばんシンプルなパターン。

これも、よく見かけるパターン。

ちょっと凝ったことをしたくなる歳って、あるもんです。

しかし、もう少し欲を出してさらなる改造を施したのが、本章でご紹介する「その３」です。

＜2次歪み打ち消しのバランス＞

ドライバ段で発生する2次歪によって、出力段で発生する2次歪みがきれいに打ち消されたならば、3極管シングルアンプのトータルの歪みは相当に低減できます。傍熱3極管や傍熱多極管の3結では、45や300Bのような直熱3極管と比較すると、実に多量の2次歪みが発生します。どうあがいても直線性が悪いのです。

従って、本機のような構成では、出力段で相当多量の2次歪みが発生しますから、ドライバ段ではそれを打ち消すことができるだけの充分多量の2次歪みが発生してくれなければなりません。6FQ7という球は、それなりに直線性の良い球なので、EL34の3結で発生する2次歪みを充分打ち消すことができるだけの2次歪みを得るのは少々困難です。

無理してドライバ段6FQ7を歪ませるのではなくて、出力段EL34で発生する2次歪みを少しでも減らしてやれば、打ち消し効果が高くなるのではないだろうか、というのが今回の改造のポイントです。出力段で発生する2次歪みを下げるもっとも簡単な方法は、局部帰還のなかでも特にカソード帰還です。

カソード帰還がかかると、出力段の2次歪みは帰還量に応じて低下します。そして、カソード帰還の副作用として出力段の入力感度が帰還量に比例して低下します。この副作用は、2次歪みの打ち消しに関してはとても都合の良い効果を生んでくれます。なぜかというと、出力段の感度が低下するということは、ドライバ段での出力電圧が高くないと困るということを意味しますが、6FQ7にとってより高い出力電圧を供給するということは、そこで発生する2次歪みが若干増加するということになるからです。3極管電圧増幅管における2次歪みは出力電圧に比例する、という特徴があるからです。

このことは、アンプの各段が無理をすることなく、アンプ全体での2次歪みの打ち消しバランスが良くなることにほかなりません。(うまくゆけば、の話ですが。)

＜ドライバ段＞

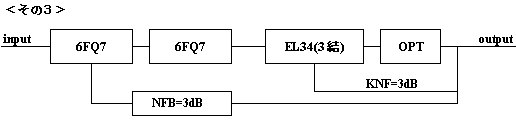

まず、6FQ7の2段増幅にかかっている負帰還をはずします。これで、ドライバ段で発生する2次歪みは多くなりますが、これでいいのです。回路上の変更はこれだけですが、例の、高域で悪化したクロストークを少しでも改善するために、2本の6FQ7にはシールドをかぶせました。これで、5kHz以上の帯域でチャネル間クロストークは4〜13dBの改善ができました。

＜出力段と全体の構成＞

■回路図(準備中)
