私のアンプ設計マニュアル / 周辺技術編
6.ノイズ対策部品の種類と使い方

スパークキラー

スイッチやリレーの周辺に取り付けて、電源のON/OFFで生じる接点のスパークを抑制する部品です。直流と交流とで使い方が違います。また負荷の種類によっても使い方が違います。主な使い方は下図の通りです。直流の抵抗負荷の時はスイッチと並列に取り付けますが、トランスやリレーやモーターなどのインダクティブな 負荷のON/OFFでは逆起電力を防ぐために、負荷と並列に取り付けます。

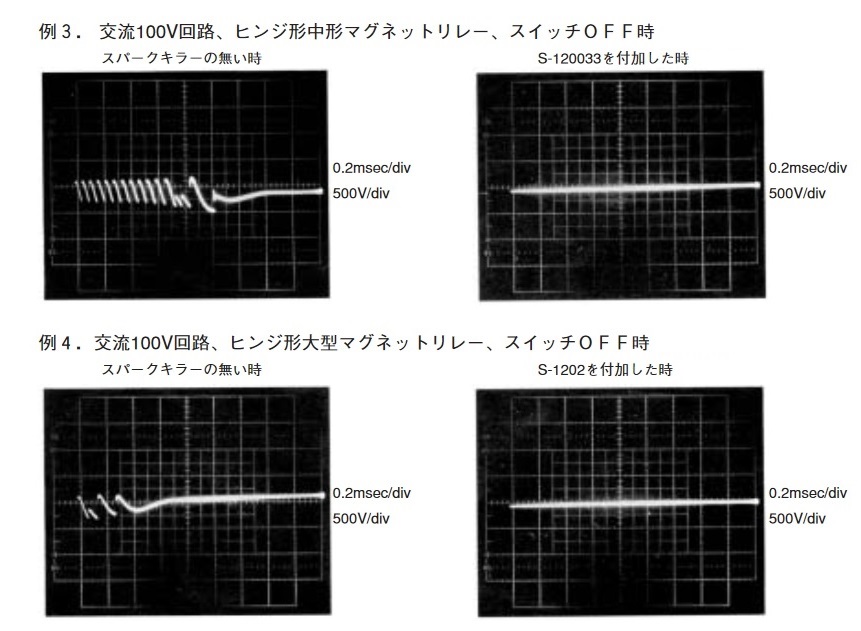

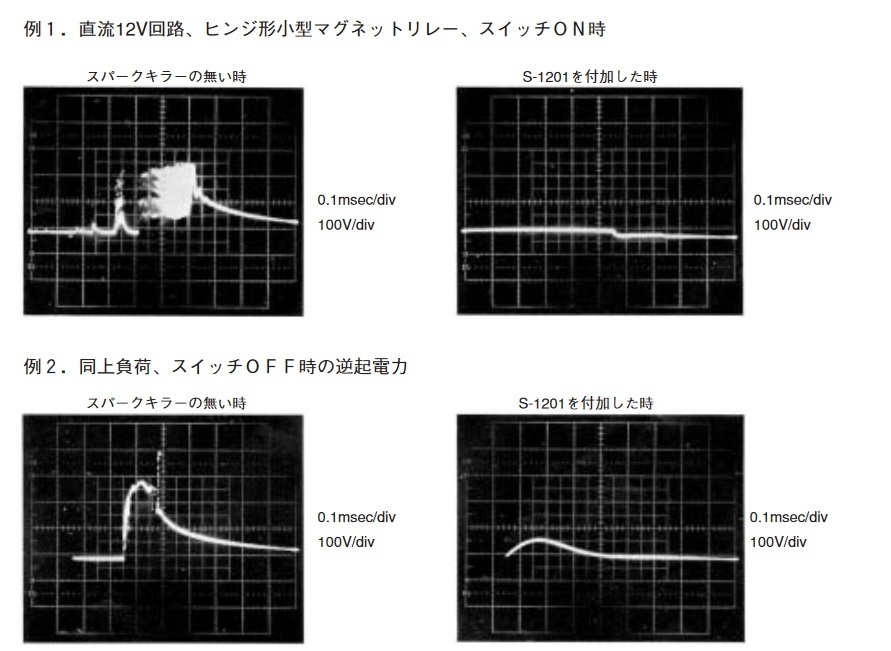

スパークキラーの効果は意外なくらい大きく欠かせない重要な部品の一つです。


ラインノイズフィルタ

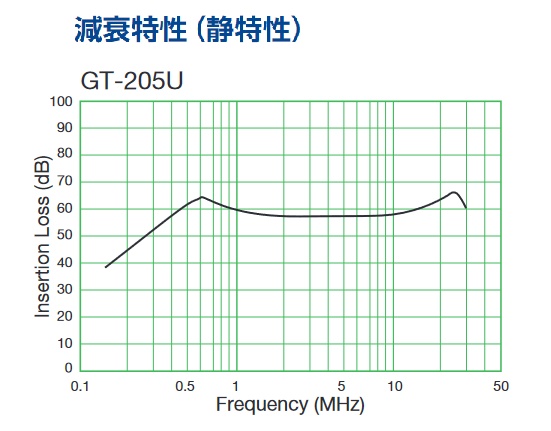

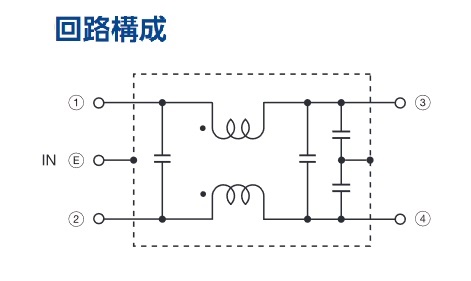

ラインノイズフィルタの基本は、ローパスフィルタです。フィルタ効果を発揮するのは500kHz〜20MHzくらいの高周波です。下図は、標準的なラインノイズフィルタの構成および特性です。

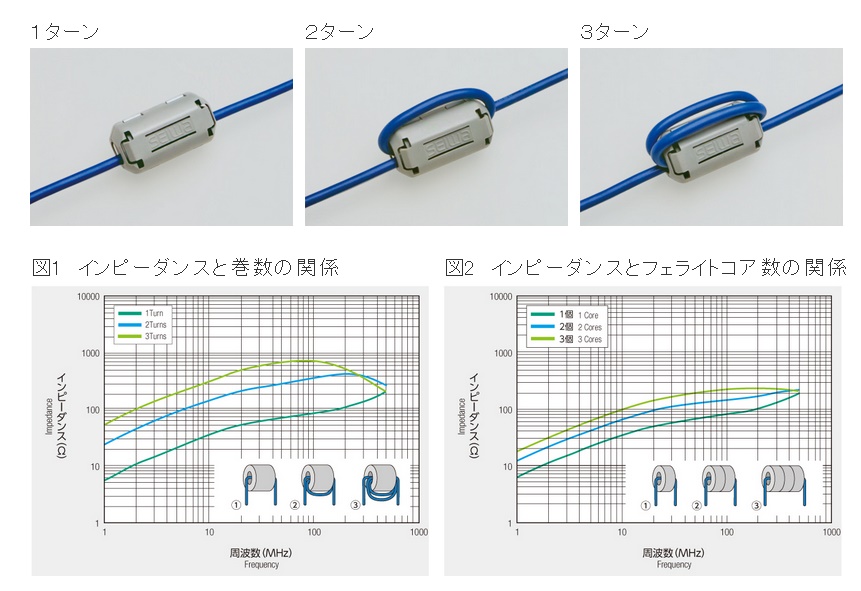

フェライトコア

絶筆
