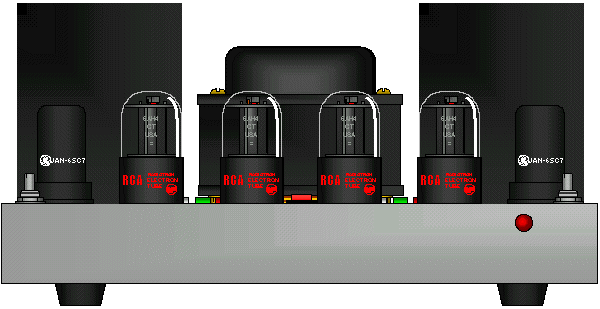

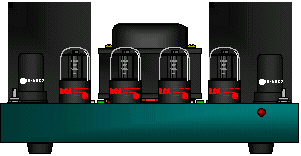

最初の作品

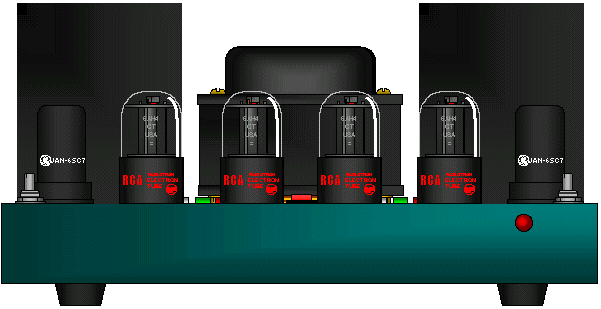

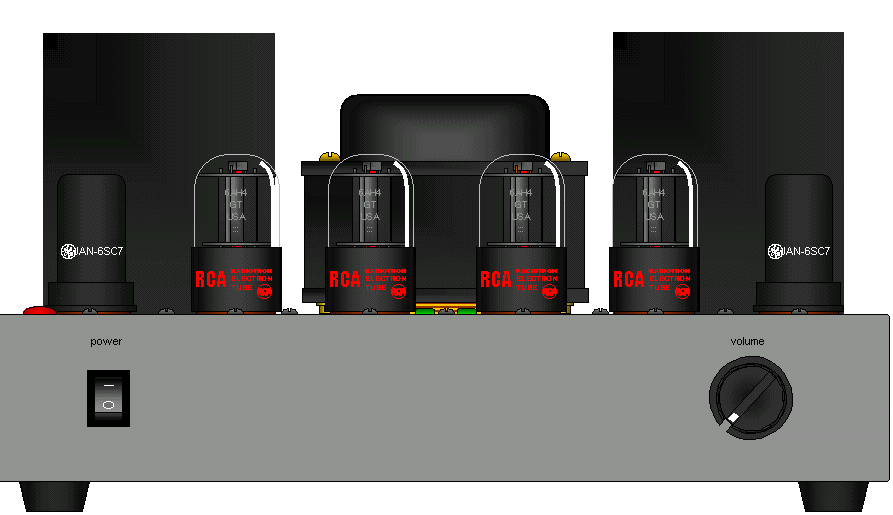

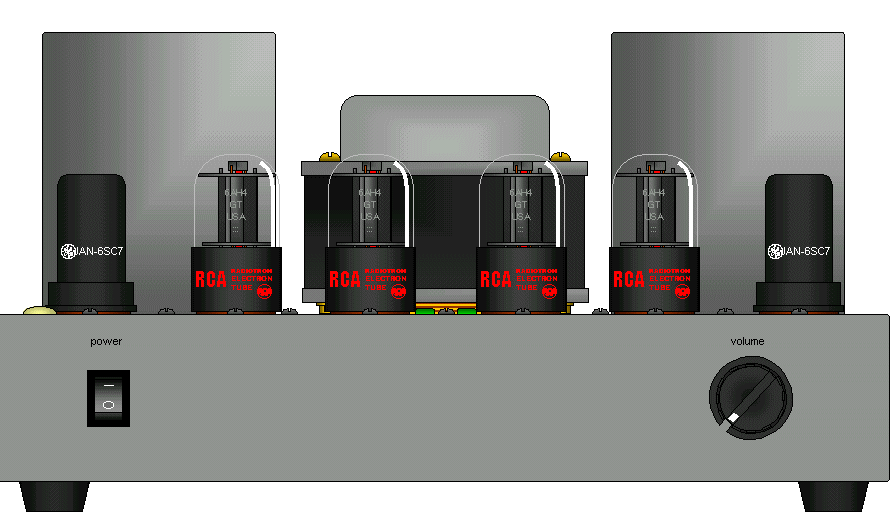

最新の作品（アップすると迫力あります）

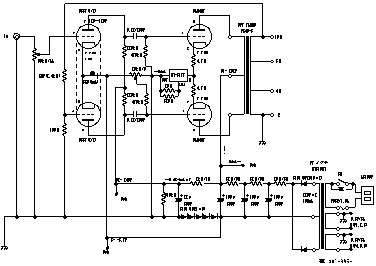

いつもアンプを作るときは実体配線図を描きます。はじめはエクセルで丸や四角を描きこれを真空管やトランスに見立て鉛筆で描いていたのですが、CQ出版社から出ている木下隆氏著、Excelによるドキュメント作成術を参考にエクセルで描いてみたらこれが非常に使いやすくて、調子に乗って回路図、外観図、実体配線図まで作れてしまいました。

特に外観図や実体配線図を描くのは非常に面白く、ついあーでもないこーでもないと配線枝振りをいじくっていると時間を忘れます。これで遊んでいる内に自分だけ楽しんではもったいないと思い出来ればみなさんにも遊んで頂ければという思いがわきました。

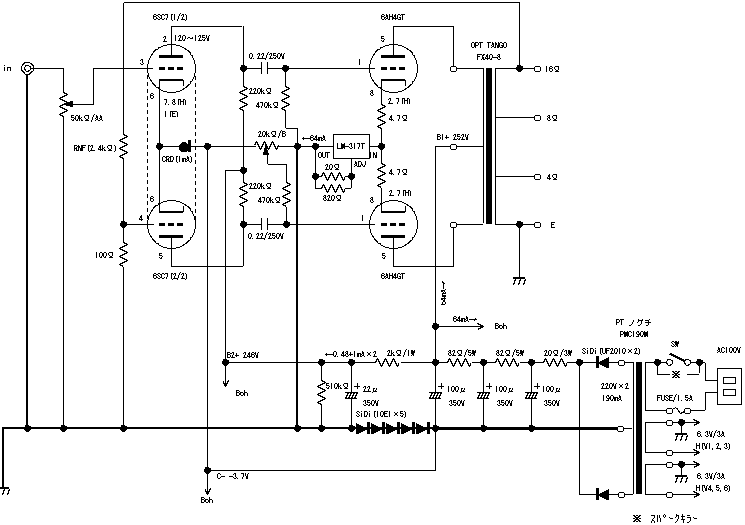

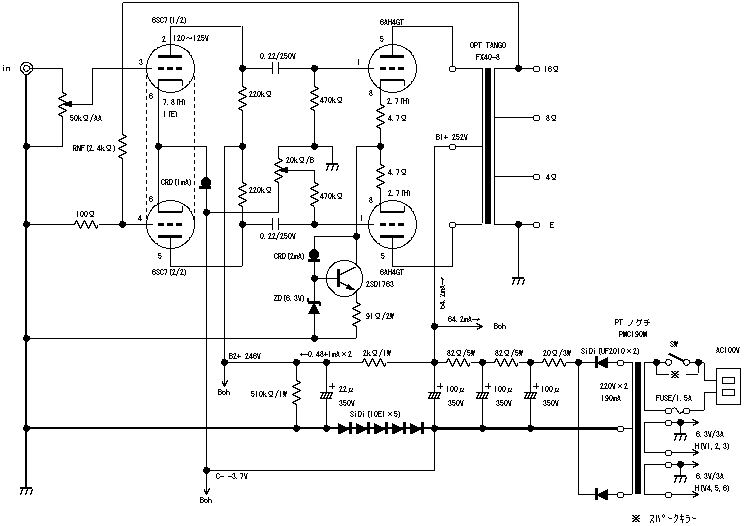

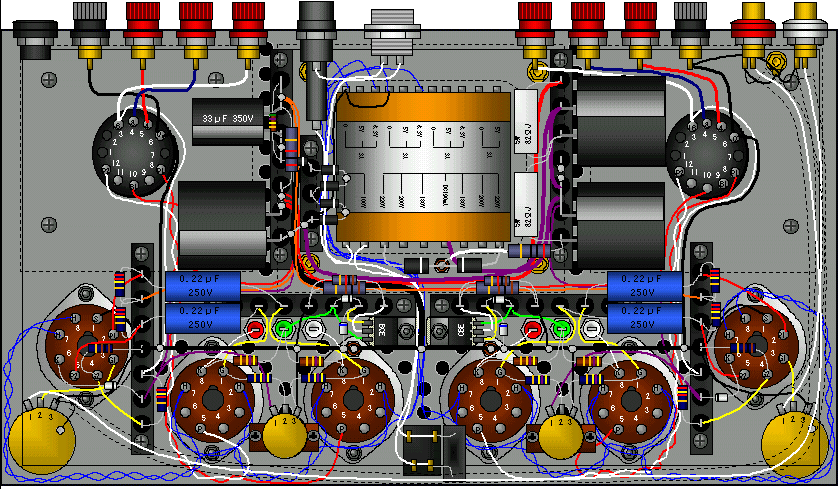

←トランジスタ式定電流　3端子レギュレータ式定電流→

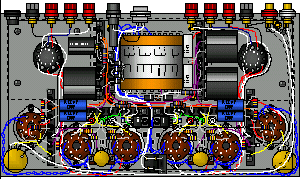

実体配線図中のフィルタコンデンサー(150μF,400V)は大阪の日本橋のデジットで購入したもので一般的では無いかも知れませんね。善本さんのところで扱っているものならもっとすっきり収まると思うのですが、なにぶん買い込んでしまったので。

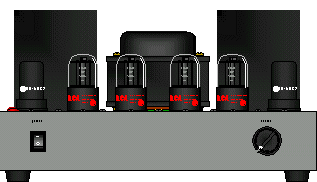

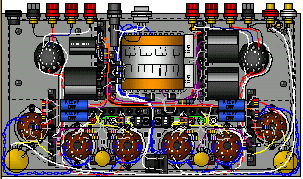

←トランジスタ式定電流　（最初の作品）　3端子レギュレータ式定電流→
（注意：図中の3端子レギュレータの端子の順序に誤りがあります。「Adj-Out-In」が正しいです。）

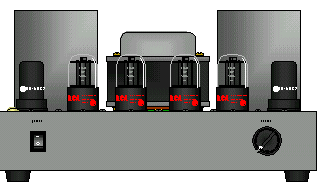

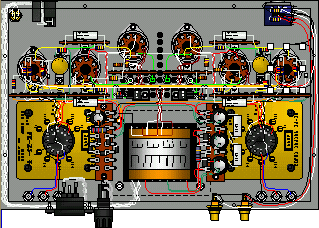

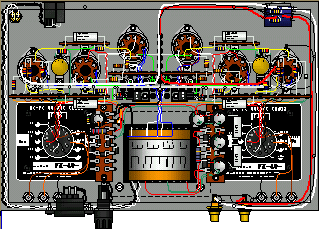

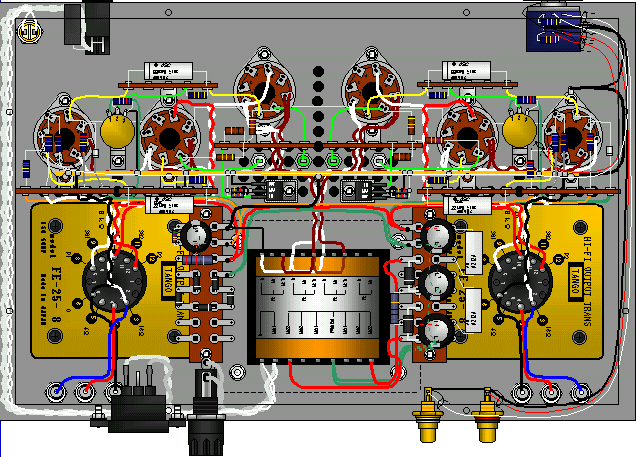

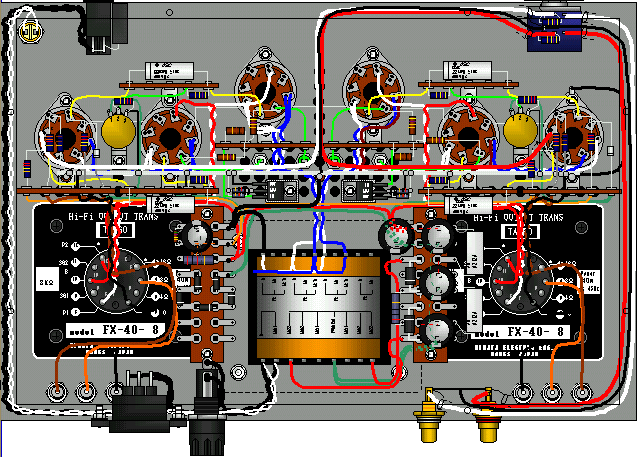

←標準シャーシFE-25-8　（最新の作品）　標準シャーシFX-40-8→
（注意：図中の3端子レギュレータの端子の順序に誤りがあります。「Adj-Out-In」が正しいです。）

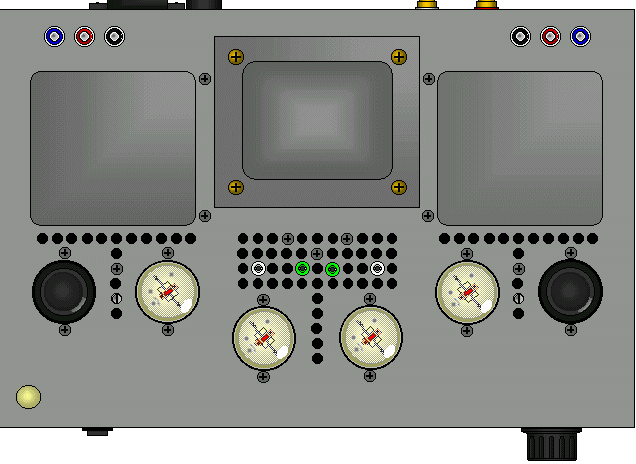

平面図もどうぞ
