９．K.ameさんの申し入れ

K.ameさんについて

NiftyServeのなかに真空管の話題のフォーラムがいくつかあることは、本ホームページ怪しい集会でもご紹介しました。K.ameさん(NiftyServeでのハンドルネームです)とは結構長いお付き合いをさせていただいておりまして、この方は還暦を迎えていよいよパワフルに勉強怠らずアンプ作りに励んでいらっしゃる方です。どんな駄球でも、洋食屋の料理長がごとき手際で食える料理にしてしまう達人といってもいいでしょう。

Big Offer

シャーシもすべて素材から自作してしまうのですが、その達人のK.ameさんから「ぺるけさんのアンプのシャーシを作ってさしあげましょう！」などというありがたき申し出をいただきました。まさに「Big Offer」であります。軟弱なる私めは、一も二もなくK.ameさんのご厚意に甘えることとあいなりました。

どんな構成にするのかは、K.ameさんにすっかり読まれていまして、K.ameさんは実に私が何も言わないうちに、図面を引いてしまっていたのでした。

97/07/23

K.ame「先日空想したもので、型紙は作って見たんですが・・・・
１．ＰＴはタンゴのＳＴ−２２０を想定。ｽﾀﾋﾞﾛに多くを流せないか？
２．ｽﾀﾋﾞﾛは２本で、ﾊﾟﾜｰ管のみ。6AU6はﾂｪﾅｰﾀﾞｲｵｰﾄﾞでどうか。
３．ｹﾐｺﾝは径35mmが１本、残りはOUTPUTの下辺たりに適当に・・・
４．放熱穴は全部で３２ヶ所
　　POWER管はｿｹｯﾄ回りに６〜７ﾐﾘ穴を各６個、6AU6の間に6ﾐﾘを２×３で計６個
　　ｹﾐｺﾝとｽﾀﾋﾞﾛの間に6ﾐﾘを２個
５．FUSE、OUTO-LET、CORD-CONNECTERはどこが良いのか？
６．POWERＳＷ、INDICATERＬＡＭＰはどこ？
７．出力端子の場所と数
８．入力ｼﾞｬｯｸの場所
９．ﾚﾍﾞﾙ調整ＶＲは不要か？、30mm以下であれば可能
10．裏蓋は省略
11．塗装はどうするか、私がやるとｼﾙﾊﾞｰ梨地もどきに成ります。」

97/07/25

K.ame「色々空想していますが、６Ｂ４Ｇに同じ配置で、ＰＴを右奥に置く事を考えました。ｱｳﾄﾌﾟｯﾄﾄﾗﾝｽからのﾘｰﾄﾞ線が長く成りますが、大勢に影響無しと考えました。それと場合によっては、出力ﾀｰﾐﾅﾙの奥行きを多少切り詰めなければだめかもしれません。」

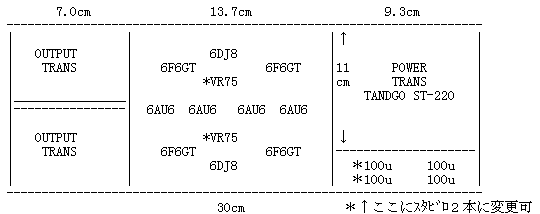

K.ame氏によるシャーシデザイン案は下のようなものでした。

ぺるけ「ぐはっ、球が12本かいな。ケミコンは、マロリーの40+20+20+20/450V一本で済ませるか、二本にするかまだ決めかねています。それにしても、球が12本になっちゃうんですねえ。きついきつい。VR75やめて、ツェナーダイオードで妥協しちゃおうかな。」

97/07/26

K.ame「１．配置はどうしましょうか？
　　私の考えたものは、如何でしょうか？。
　　シャーシーの大きさは、３０ｃｍ×１５ｃｍで線引きして有ります。
　　もし、これで良ければ、すぐにでも穴開けに入りたいと思って居ますので
　　次の事を連絡してください。
２．ｹﾐｺﾝの穴は、30mm穴に44mm間隔のﾋﾞｽ穴で良いのでしょうか？それとも48mm？
　　ケミコンﾏﾛﾘｰの、現物の持ち合わせが無いので、穴開け寸法を連絡
　　してください。ﾍﾞ-ｸﾗｲﾄのﾌﾞﾗｹｯﾄを介して取り付けるﾀｲﾌﾟですよね。
３．ﾊﾟﾜｰﾄﾗﾝｽは決まっていますか？。
　　取り敢えずＳＴ−２２０で線引きは終わってます。
４．ｽﾀﾋﾞﾛは余り意味が無く場所を取るだけだから、折角特性まで取ったが、
　　ここでは、諦めるのでしょうか？。ですよね。
５．ｹﾐｺﾝ２本でやりましょうね。どうせ左右にﾘｯﾌﾟﾙﾌｨﾙﾀを分けるんでしょうから？
　　ｽﾀﾋﾞﾛ無しだとｽﾍﾟｰｽﾃﾞｻﾞｲﾝ上２本がよいかとも思います。
６．パネル配置は、どのようなのがお気に入りでしょうか？。
　　今度は、FUSEを付けるでしょうね。
　　電源ｽｨｯﾁ、ＰＬ、も付けますよね。
　　ＰＴは右奥がお気に入りでしょうか？。それとも左奥でしょうか？。
７．塗装はどうしましょう、ぺるけさんのお気に入りの塗装をご自身で
　　なさいますか？。」

ぺるけ「ようやく、決心がつきました。
　(1)6AU6+6BQ7Aぺるけドライブ・・・6BQ7Aは他の球に変わるかも
　(2)6AU6のSgは単なる抵抗による分流で供給
　(3)6AU6の共通カソードは定電流ダイオード
　(4)6F6のSgだけだったら抵抗による分流でいいけど、・・・6L6まで手を広げるとしたら2SD799か なあ
　(5)6F6の電源電圧は305〜310V・・・バイアスが20Vくらい、Ep=282V、OPTでのドロップ
てなわけで定電圧放電管は使わないことに。ＰＴはST-220なら乗るでしょうか。タムラという選択肢もありますが。ケミコンはやはり２個です。前回のK.ameさんのメールの内容とほとんど同じ（つまり読まれてた）。」

97/09/07

ぺるけ「PTはやはりタンゴST-220にします。いろいと考えました。タムラだと確かに色のバランスが良いし、見栄えもしそうですが、タンゴの伏型の方が周囲に放熱穴がとれて具合がよろしいかと。

ケミコンは、外被からでっぱりが出ていて、いきなりシャーシ穴に突っ込んでカシメるタイプですが、こうするとE端子兼用の外被がいきなりシャーシに落ちてしまいます。ハムの原因になるので、これを避けるために差込式のベークライトのあて板がセットになっており、これを使いたいのです。このベーク板は、角がまるくなったひし形をしており(つまり、真空管ソケットのような形)、両端にネジ止め用の穴が各１個(計２個)あいております。

ケミコンをいきなりシャーシに突っ込む場合は、28径の穴１個でこと足りますが、上記のようにする場合は、32〜33径の穴１個と、その周りに3mmの穴２個をあけて使うことになります。サイズは以下のとおりです。・・・以下略」

97/09/08

K.ame「決心が付きましたか。いや、娘さんと、奥様の言で秋の空かと思ったんですが、やはり足を洗えないんですね。さて、ケミコン、ＰＴ了解です。

< <<が、上記のようにする場合は、32〜33径の穴１個と、その周りに3mmの穴２個
<<　　 <---28--->　　　　　<---E端子の最大径
<<　　<--32〜33-->　　　　　<---必要な穴径
<<　 <------46------>　　　<---2つある取り付け穴(3mm)の間隔
<<　<--------56-------->　 <---ベークライトのあて板の最大サイズ

ケミコンの穴開けはφ３２〜３３ｍＭでと間隔４６ｍＭ行きます。

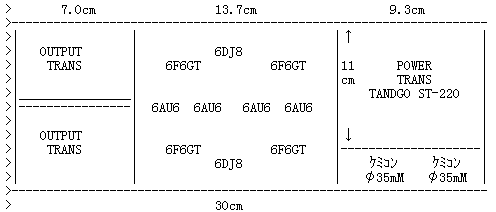

配置は下記で良いですか。
＊以前に送った物に一部修正して有ります。
　　・OUTPUTとINPUTを入れ替えた、（ＰＴの端子台にﾀｰﾐﾅﾙが当たる為）」

97/09/08

K.ame「ｼｬｰｼｰの深さに注意

お作りするｼｬｰｼｰでは2.5mmの余裕しか有りませんからﾘｰﾄﾞ線の半田付けを端子の上に盛り上げるような事が出来ません。金属性の裏蓋を付けたとき接触し、短絡の恐れが有ります。端子を巻き込む様半田付けするとか、裏蓋の端子部分を絶縁板にするとか、ﾜｯｼｬｰなどを追加してＰＴを持ち上げるとか対策が必要です。

端子板の支えが他の部品の取り付けの邪魔をします。INPUT端子に変更しましたが、これも予めｼｰﾙﾄﾞﾜｲｱｰを付けて置かないとＰＴを付けた後では、付けずらく成ります。OUTPUTとINPUTを入れ替えた、（ＰＴの端子台にﾀｰﾐﾅﾙが当たる為）

ｼｬｰｼｰの端に取り付けるとき、取り付けネジが回しずらく成ります。ｼｬｰｼｰｺｰﾅｰの１本はボックスｽﾊﾟﾅｰが要ると思います。これは、他の物でも同じ様な事に成りますが、(ｺﾝﾊﾟｸﾄ型の宿命？)」

97/09/24

K.ame「ｼｬｰｼｰの天板の穴開けが終了しました。結構穴だらけと言う感じです。特にＰＴの穴が大きく感じます。２時頃から始めて４時前に終わりましたから、ざっと２時間。久しぶりにﾄﾞﾘﾙ作業をやったので結構疲れました。一服してこれを書き始めました。あとは、入出力関係で終わりです。

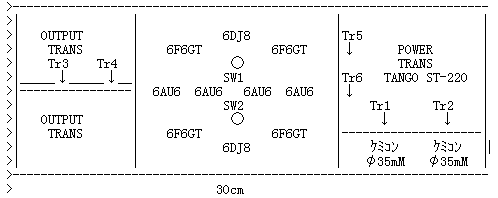

放熱用穴は、6F6周りが６個×４本分、6AU6相互間に計６個で合計３０個。その外、下記の穴を追加で開けて置きました。

　Tr1.2はＢ電源ﾌｨﾙﾀ用。Tr3.4は定電流用。Tr5.6はＳｇのﾄﾞﾛｯﾊﾟ用。
　　　保護抵抗はｱｳﾄﾌﾟｯﾄの止めネジを利用してＬﾗｸﾞを付け、定電流基準抵抗と共に
　　　この近くに置くと発熱ﾊﾞﾗﾝｽの点で宜しいかと。
　　　　　(Ｔｒの損失は全て１個１Ｗ以下であまり問題に成らないか)
　　　　　(損失の推定、Tr1.2　5V×0.1A２回路＝１Ｗ、Tr3.4　10V×0.1A２回路＝２Ｗ
　　　　　Tr5.6　50V×0.013A２回路＝1.3Ｗ、保護抵抗(150ｵｰﾑ)15V×0.1A２回路＝３Ｗ）
　SW1.2は6F6/6V6と6L6のＳｇ電圧切り替え用小型ﾄｸﾞﾙｽｲｯﾁ取り付け用。

このあと、いろいろありまして(後日レポートしますね)、K.ame氏謹製シャーシは1998年1月1日に、我が家に到着したのでありました。

97/12/31

ぺるけさん、今日は。

K.ame謹製の６Ｆ６／６Ｖ６／６Ｌ６用ｼｬｰｼを先程くろねこ宅急便で発送しました。
元旦に配達されるそうですからお受け取り下さい。
今日はお天気が良かったので、お昼頃暖かく成った頃を見計らって塗装をしました。
