■■■トランスミッターの試験その1■■■


●iPhone8 / CSR4.0(USB) / BT-B20(アナログ) → HEM-HC-BTRATX

HEM-HC-BTRATXをターゲットとして、iPhone8とPC+USB(CSR4.0)とアナログ(BT-B20)を比較した実験です。

---iPhone8CSR 4.0※BT-B20
形式スマートフォンPC+USBアナログ入力
基本機能トランスミッターのみトランスミッターのみレシーバー/トランスミッター切り替え
(以下の記載はトランスミッター時のもの)
周波数特性記載なし記載なし記載なし
アナログ入力電圧N/AN/A記載なし(実測:0.62Vrms、0dBFS)
入力インピーダンスN/AN/A記載なし(実測:790Ω)
通信方式Bluetooth標準規格ver5.0Bluetooth標準規格ver4.0Bluetooth標準規格ver5.0
対応プロファイルA2DP、AVRCP記載なし(A2DP、DUN、HSP・・・)A2DP、AVRCP
対応コーデックSBC、AAC記載なしSBC、AAC、aptX、aptX HD、aptX LL
電源充電池内蔵(USB DC5Vより充電)USB V-BUS充電池内蔵(USB DC5Vより充電)

※「CSR 4.0」と称するBluetoothドングルは接続性に問題がありオーディオ用としての実用性は皆無です。「ELECOM LBT-UAN05C2/N」を推奨します。


入力信号レベル:

iPhoneとUSBは自分自身がデジタル・オーディオの音源を持っていますので外部入力はありません。デジタル音源のみですので、入力信号レベルの概念はありません。

BT-B20をトランスミッターとして使う場合は、USB経由などのデジタル入力は不可なので常に3.5mmステレオミニジャックへのアナログ入力となります。アナログ音源をA/D変換してデジタル化する際に、デジタルオーディオフォーマットにおける最大音量(0dBFS)となるアナログ入力信号レベルは0.62Vrmsです。0.15Vrms以上では直線性が悪化し始め、0.6Vではアナログ信号波形はクリップします。


周波数特性:

レシーバーのHEM-HC-BTRATXはかなりフラットな周波数特性を持っていますので、このデータはもっぱらトランスミッター側の特性の比較だと言っていいでしょう。

iPhone8をトランスミッターとした場合は、10Hz〜18kHzがほぼフラットとなりますが、低域側は6Hzから下がスパッと切れており、高域側は18.8kHzから上が切れています。実用レベルとしては十分ですが、数値的には高域側はもうすこし頑張ってほしかったです。

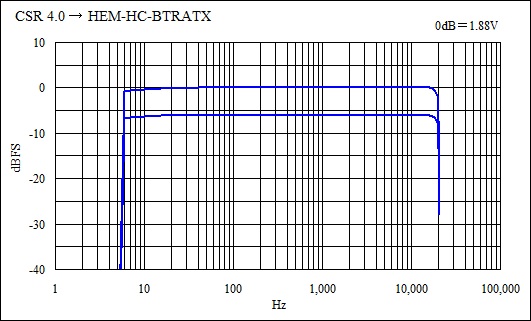

SCR 4.0(USB)をトランスミッターとした場合は、10Hz〜18kHzがほぼフラットとなりますが、低域側は6Hzから下がスパッと切れており、高域側は20.5kHzから上が切れています。iPhoneより少し優秀です。

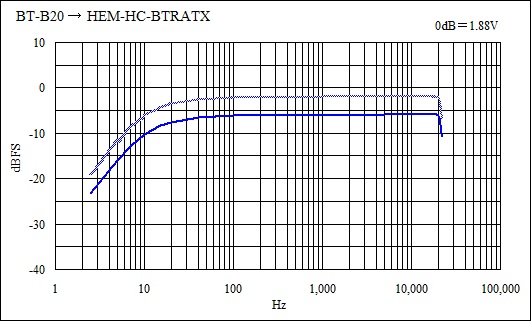

BT-B20をトランスミッターとして場合は、最大音量に対して-10dB以内の領域で直線性が悪化し0dBFSを正常に伝送できません。波形が激しく潰れるため、本来0dBとなるはずの線は-2dBにずれ下がります(実線ではなく薄くしてある)。高域側はiPhone8と同じですが、低域側は100Hzからダラ下がりとなり、-3dBとなるのは14Hzですが減衰しつつも2.5Hzまで伸びています。高域側は19kHzから減衰が始まり、21.5kHzから上が切れています。高域側は申し分ないですが、低域側はオーディオ機器としては不合格です。


歪み率特性:

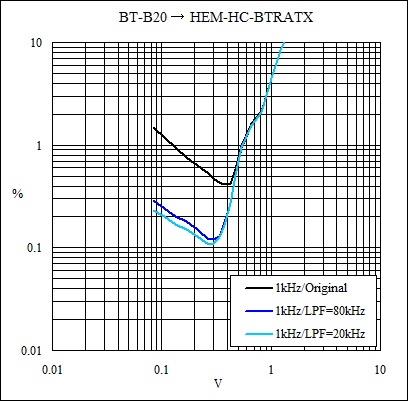

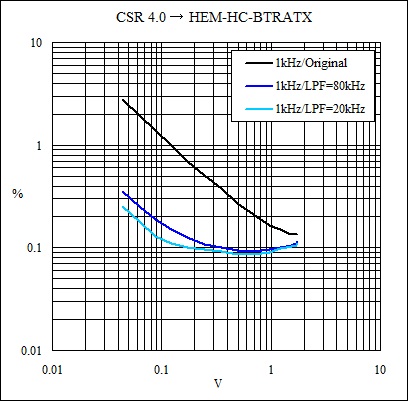

歪み率は、素のままの出力と80kHzおよび20kHzのローパス・フィルタを通した3パターンで測定しました。フィルタなしのオリジナルのままの歪み率は黒い線、80kHzのローパス・フィルタを通したのが青い線、20kHzのローパス・フィルタを通したのが水色の線です。なお、レシーバーのHEM-HC-BTRATXはアナログ部の最低歪み率が0.08%程度あるので、トランスミッター側がどんなに高性能でも0.08%を割ることはできません。

iPhone8とSCR 4.0(USB)はソックリですが、それはレシーバーのHEM-HC-BTRATXが足を引っ張っているからで、レシーバーが優秀であれば歪みも雑音ももっと少ないです。このデータからは読み取れませんが、デジタルソースから送信する限りiPhoneとPC+USBとではほとんど差は出ません。

BT-B20では、Bluetooth電波に乗せる以前の問題として、アナログ入力→A/Dコンバータのところでつまづいています。低歪みで処理できているのは0dBFSのダイナミックレンジの中で-14dBくらいまでしかなく、-6dBでは3%もの歪が発生しており、フル・ビット近くでは破綻しています。

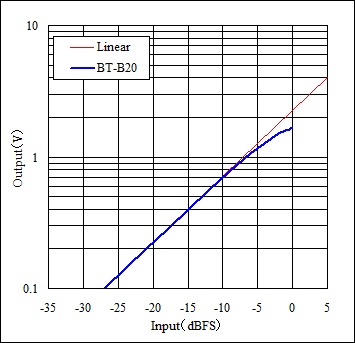

BT-B20の歪みの原因となっている直線性について調べてみた結果が右図です。

直線性が相当に悪いことがわかります。-10dBあたりであれば直線性に問題なさそうに見えますが、-10dBあたりの歪み率は2%を超えています。音は出るけどクォリティのことは聞かないで!というところでしょうか。aptXに対応していてもこういうことが起こります。電池式で電源電圧が低いアナログ入力のBluetoothトランスミッターでは高音質を期待する方が無理という気がします。


●・・・

・・・。
