部品入手のお助けページ
電子部品
(ボリューム、半固定抵抗、LED、光カプラ、etc.)
本ページに登場する部品のコピー&ペースト用リスト・・・依頼メールには以下のリストからコピペしてから編集してください。
-----------------------------------------------------------------------------------------------
□2連ボリューム RK27-A50k(ノンクリック) 1,150円×1=1,150円
□2連ボリューム RK27-A50k(クリック) 1,500円×1=1,500円
□4連ボリューム RK27-A50k(ノンクリック) 3,300円×1=3,300円
□10mm角小型2連ボリューム(ノンクリック) RK097-A50k 400円×1=400円
□RK097用 4×6超小型基板(調査中)
□25回転半固定抵抗器 VR10ΩB(縦) 選別 160円×2=320円
□25回転半固定抵抗器 VR100ΩB(縦) 選別 160円×2=320円
□25回転半固定抵抗器 VR500ΩB(縦) 選別 160円×2=320円
□15回転半固定抵抗器 VR10ΩB(横) 選別 100円×2=200円
□15回転半固定抵抗器 VR100ΩB(横) 選別 100円×2=200円
□LED PG3889S 60円/本×1=60円
□LED 3mm径橙色ツヤ消し(砲弾形) 20円/本×1=20円
□LED 3mm径青色ツヤ消し(砲弾形) 30円/本×1=30円
□LED-Cdsカプラ LCR0203(MI0202CL代替品) 実測OFF時間選別 200円×2=400円
□スパークキラー 125V(0.1μF+120Ω) 90円×1=90円
□スパークキラー 250V(0.033μF+120Ω) 90円×1=90円


50kΩ2連/4連ボリューム・・・(高信頼性、少ないギャングエラー)

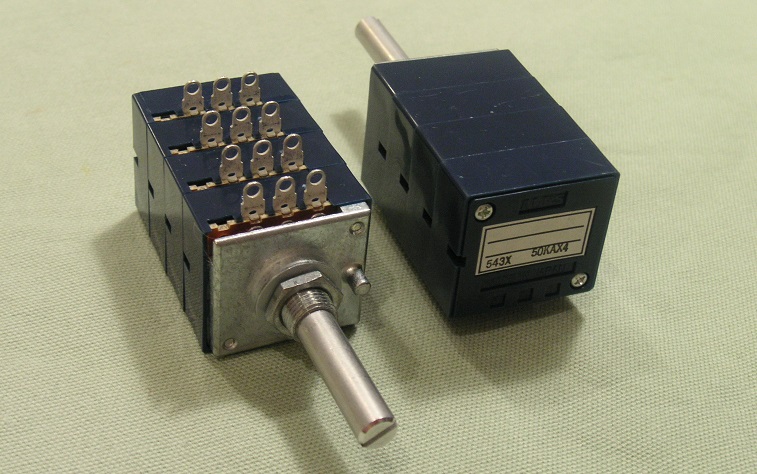

現在入手可能なALPS RK27シリーズの標準品で、他のボリュームと決定的に違うのはステレオで使用した時の左右音量の偏差(ギャングエラー)が格段に少ないことです。他のほとんどの2連ボリュームは1〜2dBくらい平気で狂いますがこれはどれとっても0.5dB以内に収まっています。信頼性も十分で他社製の3000円クラスのものがかなりの確率で不良が出るのに比べて、RK27ではまだ出会ったことがありません。4連タイプを特注しましたので頒布が可能になりました。

レポートはこちら・・・http://www.op316.com/tubes/datalib/vol.htm

Group 品名 MEMO 費用
RK27-A50k2連ノンクリック ALPS製RK27タイプ 50kΩA型2連 基板用端子。 1,150円
RK27-A50k2連クリック ALPS製RK27タイプ 50kΩA型2連 21ポジションクリック。丸穴端子。 1,500円
RK27-A50k4連 ALPS製RK27タイプ 50kΩA型2連 丸穴端子。 3,300円


10mm角小型2連ボリューム・・・(廉価、ギャングエラー少なめ)

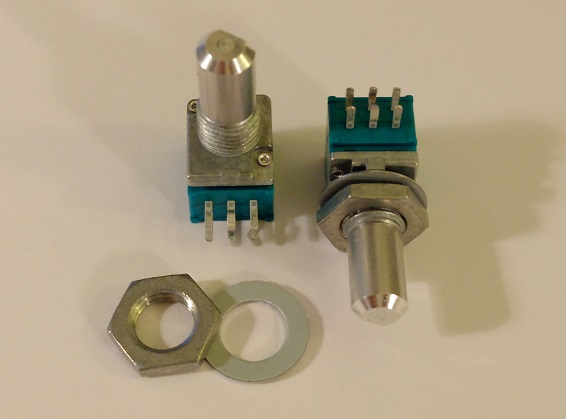

上記RK27はとても優れたボリュームですがサイズがやや大きいので小型化には向きません。小型廉価な2連ボリュームでなんとか使えるものを、ということで探してみたのがこれです。小型の割りにギャングエラーが少ない点は○ですが、RK27と比べると回転時のなめらかさがやや劣ります。

Group 品名 MEMO 費用
RK097-A50k2連VR 超小型50kΩA型2連ボリューム サイズ=10mm角。 400円
4×6超小型基板 4×6サイズ。スルーホールタイプ。 調査中

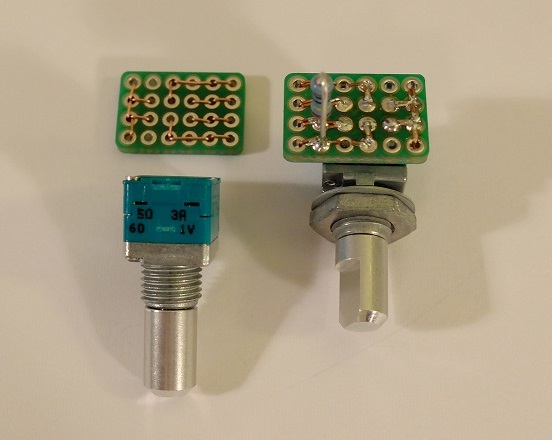

基板取り付け用の小さな端子しかついていないので、じかに配線する場合は0.18sq以下の細めの線材を使ってやや細かい作業になります。画像のような極小の基板を使って0.28mm径の銅線でつないだところから線を引き出す方法もあります(この基板はなかなか売っていないので只今調達ルートを調査中)。

ご注意:このボリュームはシャフトの先端が平面に切ってあるため、ツマミは取り付けネジが1個だけのものに限定されます。取り付けネジが2個のツマミは適合しません。


25回転/15回転半固定抵抗器・・・(Web/CQヘッドホンアンプ)

本ホームページの製作の負帰還回路などでよく使われているBOURNSの25回転半固定抵抗器(縦型)および15回転半固定抵抗器(横型)です。端から端まで行くの何回転もするので回すのに少々くたびれますが、精密な調整が可能です。秋葉原では秋月電子ほか多くの店ごく普通に扱っています。どちらも通販カタログに載っています。店頭価格は80円から500円までばらばらです。使用上の注意としては、耐久性はあまりないため頻繁にいじっていると抵抗値が不安定になってきます。初期調整で値を設定したらそのままで使う・・・という半固定抵抗本来の用法を守ってください。M級であるため抵抗値のばらつきが大きくちょっと感じ悪いので、ざっと3グループに選別してある程度値が揃ったものをセットにして頒布しています。

Group 品名 抵抗値 説明 在庫 費用
VR10Ω 25回転半固定抵抗器(縦型) 10Ω 選別 差動DCバランス 常備 @160円
VR100Ω 25回転半固定抵抗器(縦型) 100Ω 選別 負帰還利得調整、差動DCバランス 常備 @160円
VR500Ω 25回転半固定抵抗器(縦型) 500Ω 選別 171A/71A/5A6/CV4097ミニワッター 常備 @160円
VR10Ω横 15回転半固定抵抗器(横型) 10Ω 選別 差動DCバランス 常備 @100円
VR100Ω横 15回転半固定抵抗器(横型) 100Ω 選別 差動DCバランス 常備 @100円

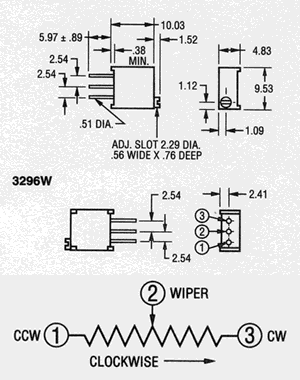

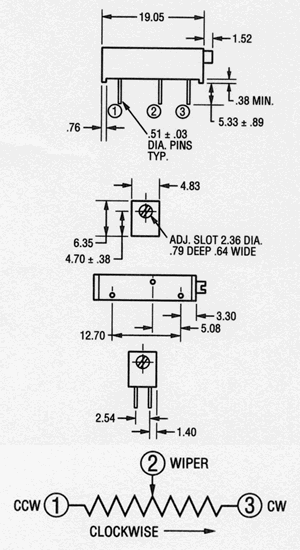

←25回転縦型 / 15回転横型→


LED・・・(汎用)

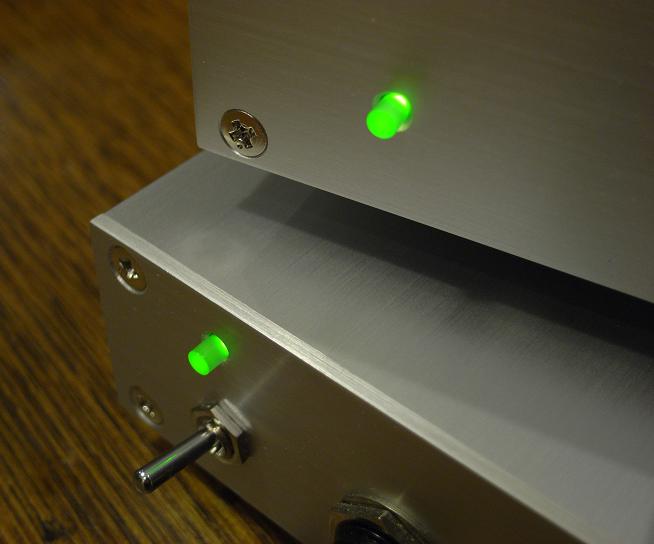

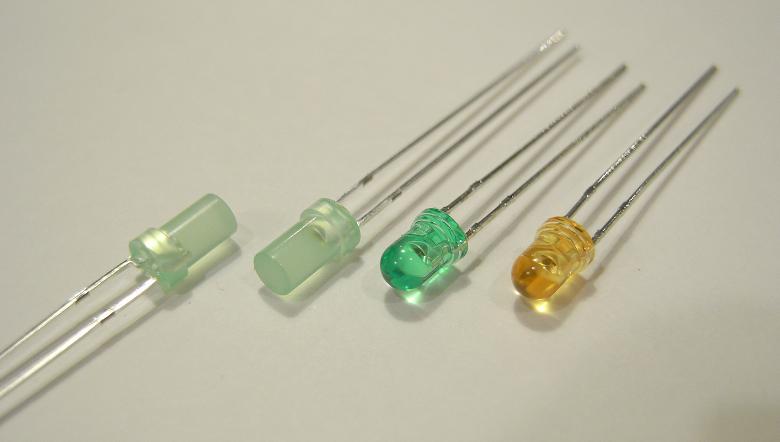

LEDパネルにLEDじかづけする場合、3mm径のものが適しますがチカーッと鋭く光るのが好きになれなくて、もうちょっとデザイン的に優れたものはないものかと探していてやっと見つけたのが先が筒状でつや消しのスタンレーの3889Sシリーズです。格好いいのに滅多に見ないですね。PG3889Sは4〜5mAくらいで動作させると程よい光り具合になり、BG3889Sはもうすこし多目の5〜7mAくらいがいいようです。取り付け穴径はちょっと大きめで3.2mmが適します。残念ながら、このLEDは2013年9月をもって製造中止でもう手に入りません。廃番時に2,000本ほど確保しましたが今や手持ちが少ないので節約してください。利己的な数量確保のための依頼はお断りします。

LEDの2本の足は長さが違えてあって、長い方が「+」で短い方が「−」です。電流の向きは「+→−」です。配線する前にうっかりリード線を切ってしまうとどちらがプラスかわからなくなりますので、短く切りたい場合は長さを違えて切るといいでしょう。

Group 品名 カラー 備考 在庫 費用
PG3889S LED 黄緑色 順電圧=1.9V at 4mA
ツヤ消し、発色がロッカースイッチDS850に近い
在庫限り @60円
3mm径 砲弾型LED LED 橙色 順電圧=1.8V at 4mA
ツヤ消し、バイアス用など
在庫限り(十分にあります) @20円
3mm径 砲弾型LED LED 青色 順電圧=2.7V at 0.8mA
ツヤ消し、やや高輝度、Bluetooth用など
在庫限り(十分にあります) @30円


アナログ光カプラ

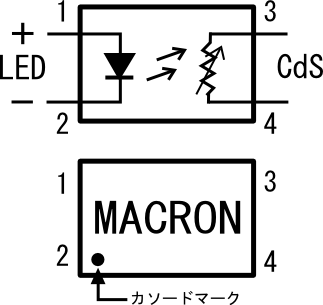

LEDの光とCdsの抵抗値変化を応用した絶縁型の結合素子です。真っ暗な状態に置いたCdsは100MΩ以上の高抵抗値を示しますが、光が当たると百数十Ωまで低下します。実測データおよび使用例はこちら・・・http://www2.famille.ne.jp/~teddy/pre/dcp.htm

用途 Group 種類/説明 規格 Notes コメント 費用
真空管式
DC過渡電圧防止
MI0202CL LED-Cdsカプラ(1個にCds×1ユニット)
DC過渡電圧防止を作るには2個必要
LEDを2個直列にします
実測OFF時間で選別ペア 参考サイト 在庫なし 在庫なし
LCR0203 LED-Cdsカプラ(1個にCds×1ユニット)
DC過渡電圧防止を作るには2個必要
LEDを2個直列にします
実測OFF時間で選別ペア 参考サイト ・MI0202CLよりもON抵抗が低いのでこちらを推奨
・LED側より外光漏れがあるので暗所にて使用のこと
200円×2
BAT46 ショットキバリアダイオード(SBD) 100V/0.15A - BAT41、BAT43も可。 1本25円×4

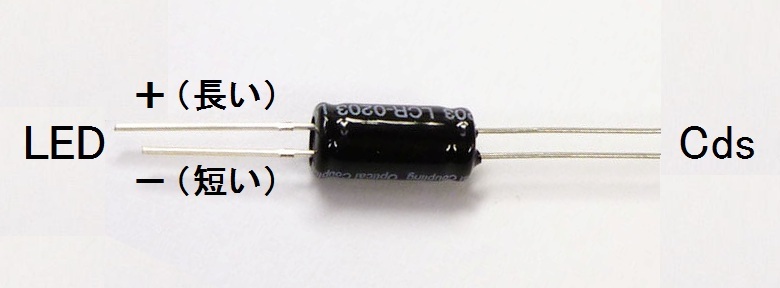

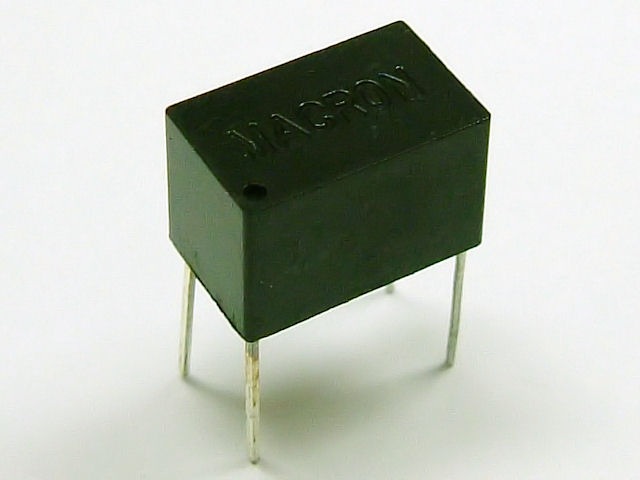

MI0202CL →  LCR0203 →

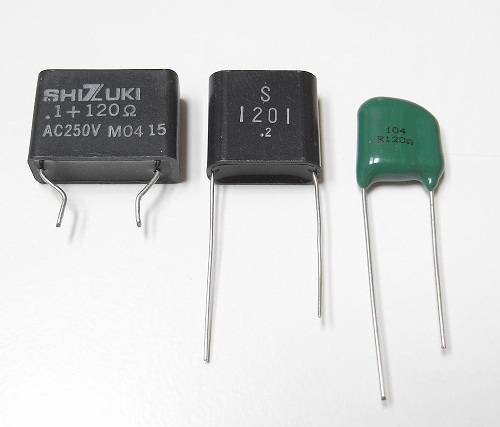

スパーク・キラー・・・(汎用)

スパーク・キラーの汎用品です。電源スイッチOFF時の「バチッ」というノイズを効果的に消してくれるだけでなく、電源スイッチの接点の劣化を防いでくれます。AC100V〜125VまたはAC200V〜250Vにおいて、消費電力20W〜200W程度の回路に適します。電源トランス(交流回路)の場合は1次巻き線と並列に、直流回路では電源スイッチと並列に入れてください。

AC250V耐圧のコンデンサと1/4W型抵抗器を使って自作してもかまいません。

Group 品名 規格 在庫 費用
S-KILLER スパークキラー 0.1μF+120Ω、125Vタイプ、国内用 常備 @90円
S-KILLER スパークキラー 0.0033μF+120Ω、250Vタイプ、欧州用 常備 @90円
