部品入手のお助けページ

線材

本ページに登場する部品のコピー&ペースト用リスト・・・依頼メールには以下のリストからコピペしてから編集してください。
-----------------------------------------------------------------------------------------------
□ハンダ吸取線 gootwick 2mm/1m 150円×1=150円
□0.08sq ケーブル 2色 0.5m×2本セット 30円×1=30円
□0.3sq 配線材(黒、赤、灰、白、空から希望色を選択) 1.5m 1本50円×(本数)=(合計)円
□0.18sq 配線材(黒、赤、灰、橙、白、青、紫、茶から希望色を選択) 1.5m 1本40円×(本数)=(合計)円
□1.2mm径アース母線 10cm 15円
□0.9mm径アース母線 10cm 10円
□熱結合用1.2mm径すずめっき線 10cm 0円(おまけ)
□基板ジャンパー用0.3mm径銅線 1.7m 30円
□平ラグジャンパー用0.45mm径銅線 1.4m 50円
□CANARE L-2E5 機器接続用2芯シールドケーブル 150円×1m=150円
□CANARE L-2B2AT 内部配線2芯シールドケーブル 70円×1m=70円
□AISAN S-MVVS 0.12×7 4芯シールドケーブル 180円×3m=540円
□USB-A/ミニB ショートケーブル(廉価品、全長=32cm) 200円
□USB-A/ミニB ショートケーブル(協和ハーモネット、全長=30cm) 500円
□USB-A/ミニB 1.8mケーブル(USB-miniB〜USB-A) 250円
□USB-A/ミニB 0.9m横出しケーブル(USB-miniB〜USB-A) 600円
□USB-A/B 1.8mケーブル(USB-B〜USB-A) 250円
□メガネ・ケーブル 1.5〜2m 310円×1=310円
□メガネ・ケーブル(L型) 1.5〜2m 500円×1=500円

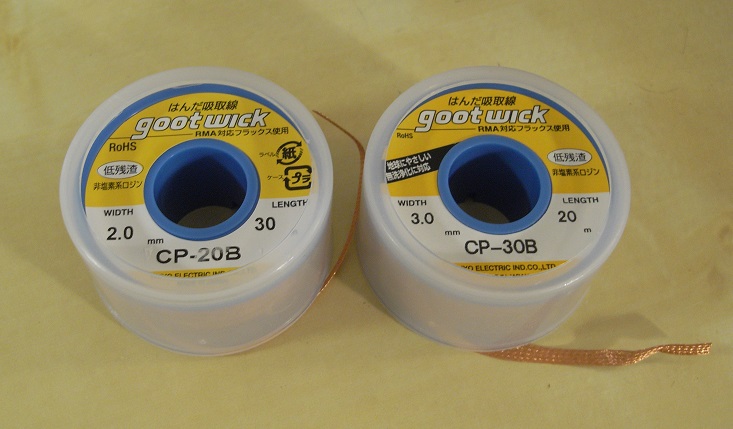

ハンダ吸取線

いろいろ試してみて、最も吸い取り具合が良かったのがこれです。

除去したいハンダの上から当てて、ハンダごてで加熱すると毛管現象で古いハンダをすいすいとい吸い取ってくれます。配線間違いや部品の再利用では古いハンダは必ず除去してください。ハンダを吸い取ってしまったものは再利用もできませんのでニッパで切り落とします。とりあえず1mあれば間に合いますので切ったものを頒布します。

Group 品名 規格 説明 費用
ハンダ吸取線 gootwick 2.0mm幅 1mに切ったもの。 150円/m


機器用配線ビニル電線

私が使っているのは、ごく普通の多芯の銅線ですが、製作画像を見ていただくとわかるとおり概して細めで、回路の条件によって0.08sqと0.18sqと0.3sqを使い分けています。線材の太さは回路に流れる電流や回路の性質で条件が変わります。流す電流が2A以上になると0.5sqも使います。実装で大切なのは、細い線材でも十分なスペックが出せるような引き回しかたを考えることです。「むやみに太い線を無駄に這わせる」のではなく「電流の流れ方をよく考えて細めの線で無駄なく合理的に」仕上げるのがポイントです。

以下の太さと色のものを頒布しています。1mまたは1.5mで切ってありますので、色と必要本数で指定してください。費用は秋葉原店頭価格と同等です。

Group 品名 規格 説明 費用
0.08sq 2色 AISAN PVC 0.08sq
0.12mm径×7本
外径0.8mm
LEDなど、アンプ内配線用極細。
0.3Aくらいまで。
0.5m×2本セット30円
0.18sq黒 AISAN HKV 0.18sq
0.18mm径×7本
外径1.2mm
アンプ内配線用。
0.8Aくらいまで。
ほとんどの配線はこれを使っています。
40円/1.5m
0.18sq灰
0.18sq茶
0.18sq赤
0.18sq橙
0.18sq紫
0.18sq青
0.18sq白
0.3sq黒 AISAN KV 0.3sq
0.18mm径×12本
外径1.5mm
アンプ内配線用。
1.5Aくらいまで。
AC100、アース、スピーカー、ヒーターなど。
50円/1.5m
0.3sq灰
0.3sq赤
0.3sq空色
0.3sq白

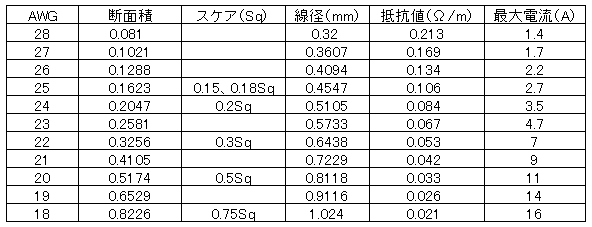

はじめて自作される方は線材の選択でお悩みになるようです。オーディオ用の音が良い線材を使わなければならないのか、太くないといけないのではないか等々。線材の規格は米国UL規格(AWG)と日本でよく使われる規格(SQ)があります。下表に両規格の関係をまとめました。なお、ここでいう最大電流というのは、線材が過熱しない上限値であり、実際にはもっと少ない電流で使用しないと線材での電圧降下が無視できなくなります。また、流す電流が小さくても、回路インピーダンスが低い場合にはインピーダンスに応じて線材の抵抗値と相談しながら線材を選ぶことになりますし、直列に抵抗器がはいる回路では線材の抵抗値を下げることがナンセンスな場合もあります。


0.9mm/1.2mm径銅単線(アース母線・熱結合用)

ミニワッターなどでアース母線や差動ペアの熱結合として使用しているものです。ホームセンターでも10m巻きのものを扱っている場合がありますが高価です。

Group 品名 規格 説明 費用
0.9mm銅単線(10cm) - 0.9mm径銅単線×10cm ポリウレタンなどの絶縁塗装なし。 10円
1.2mm銅単線(10cm) - 1.2mm径銅単線×10cm ポリウレタンなどの絶縁塗装なし。 15円
1.2mm径すずめっき線(10cm) - 1.2mm径すずめっき線×10cm ポリウレタンなどの絶縁塗装なし。
なくなり次第終了。
0円


0.3mm、0.45mm径銅単線(タカス基板ジャンパー用)

ミニワッターツアラーでタカスのユニバーサル基板のジャンパー用に使用しているものです。ホームセンターやamazonでも15m巻きのものを扱っており、200円程度で買えます。頒布しているものは、ロットによって太さや硬さがばらつきますのでご了解ください。

Group 品名 規格 説明 費用
0.3mm銅単線 - 0.3mm径銅単線×1.7m ポリウレタンなどの絶縁塗装なし。 30円
0.45mm銅単線 - 0.45mm径銅単線×1.4m ポリウレタンなどの絶縁塗装なし。 50円


バランス用2芯シールドケーブル(マイクロフォン/機器間接続用/内部配線用)

平衡プロジェクトで機器間の接続で使用しているバランス用2芯シールドケーブルです。アンプ内部の配線には適しません。

Group 品名 規格 説明 費用
2芯シールド(黒) CANARE L-2E5 0.15sq
外径4.6mm
マイクロフォン/機器間接続用。
一般的なマイクロフォンケーブルよりもやや細め。
シールド密度が高いのでむきにくいかわりにシールド効果が高い。
150円/m

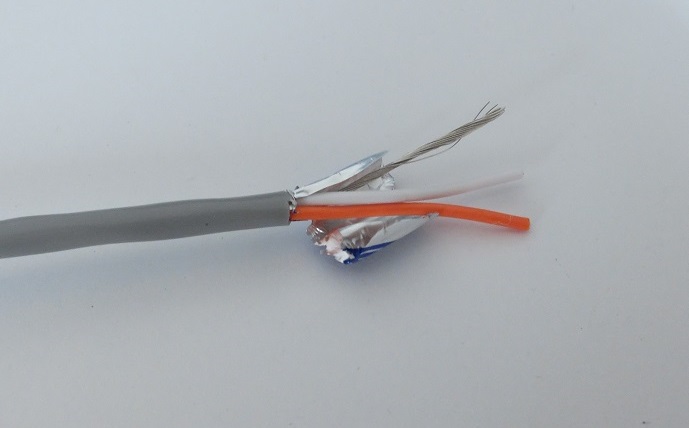

2+1芯シールド(灰) CANARE L-2B2AT 0.15sq
外径4.6mm
内部配線用。
プロ機器で標準的に使用される。
アルミ箔シールド+アースライン専用線。
アースライン専用線が出ているので末端処理がやりやすい。
70円/m

←L-2B2AT

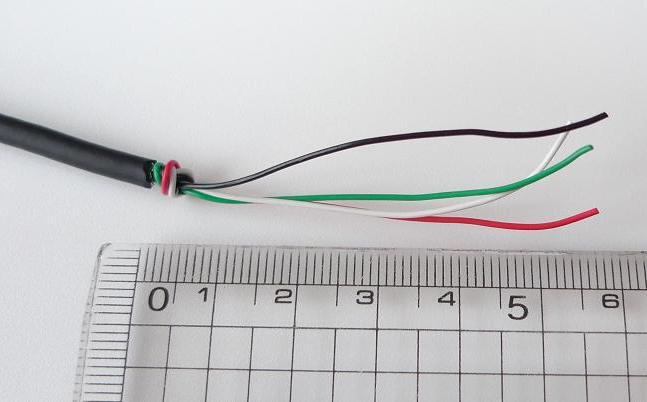

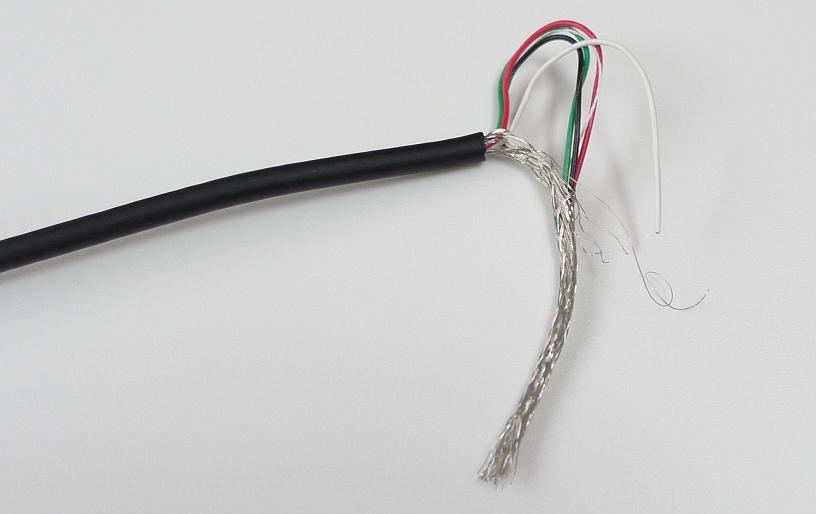

バランス・ヘッドホン改造用4芯ケーブル

通常のヘッドホンをバランス型ヘッドホンに改造する場合はケーブルの付け替えが生じることがあります。SONY製MDR-CD900STやMDR-7506に適合する4芯ケーブルなら手持ちがありますので頒布します。改造に適するケーブルの太さはヘッドホンによってまちまちですので太さなどよくチェックしてください。

Group 品名 規格 説明 費用
4芯シールド AISAN S-MVVS 0.08sq、0.12mm径×7本
耐熱90℃、柔軟タイプ
外径3.8mm(実測3.6〜3.7mm)
バランス型ヘッドホン用。
SONY MDR-7506、MDR-CD900STにフィットする。
心線の被覆は4色。
180円/m

←4芯シールド


USBケーブル

本サイトで製作したDACおよびDAC内蔵プリアンプで使用したものです。

Group規格説明費用

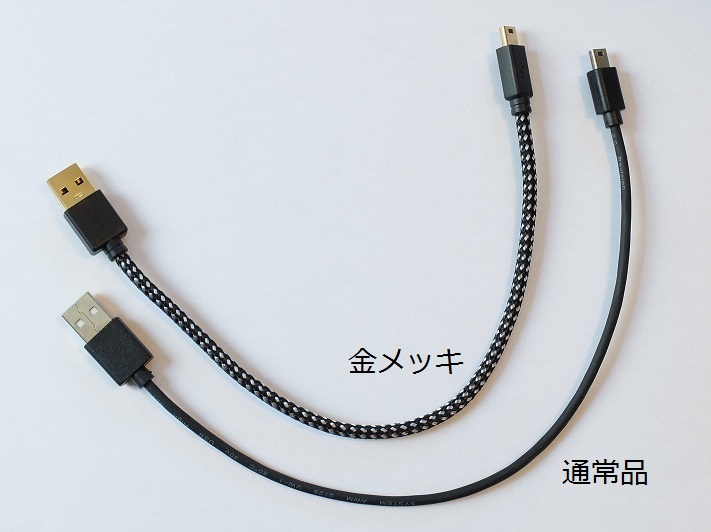

USB-A/ミニBショートケーブルUSB2.0 A〜miniB
全長=30cm、ケーブル長=23.5cm
協和ハーモネット、金メッキ500円
USB-A/ミニBショートケーブルUSB2.0 A〜miniB
全長=32cm、ケーブル長=26cm
廉価品200円
USB-A/ミニB 1.8mケーブルUSB2.0 A〜miniB 1.8m(黒)ごく一般的かつ廉価なUSBケーブル。
PCとAKI.DAC基板の接続用。
250円

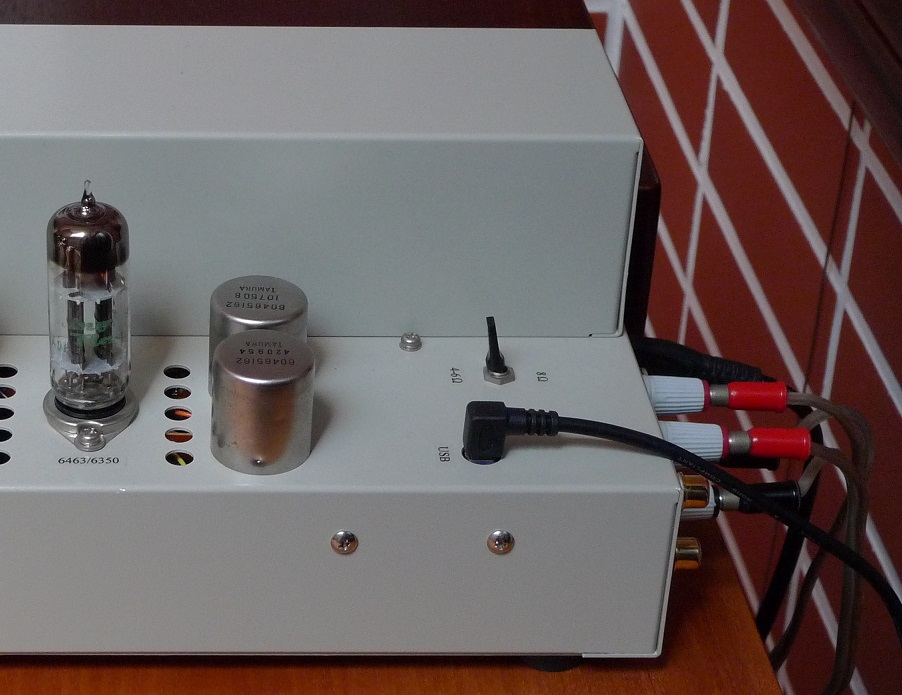

USB-A/ミニB横出し 0.9mケーブルUSB2.0 A〜miniB 0.9m(黒)ミニB側が横出しのケーブル。
ミニワッター汎用シャーシで使用。(右下画像)
600円
USB-A/B 1.8mケーブルUSB2.0 A〜B 1.8m(黒)ごく一般的かつ廉価なUSBケーブル。
PCとBタイプのコネクタの接続用。
250円


電源ケーブル

本サイトで製作した「真空管式ミニワッター」や「12AX7 PHONOイコライザ」で使用したものです。

Group規格説明費用
ACメガネ・ケーブル1.5m〜2m廉価品310円

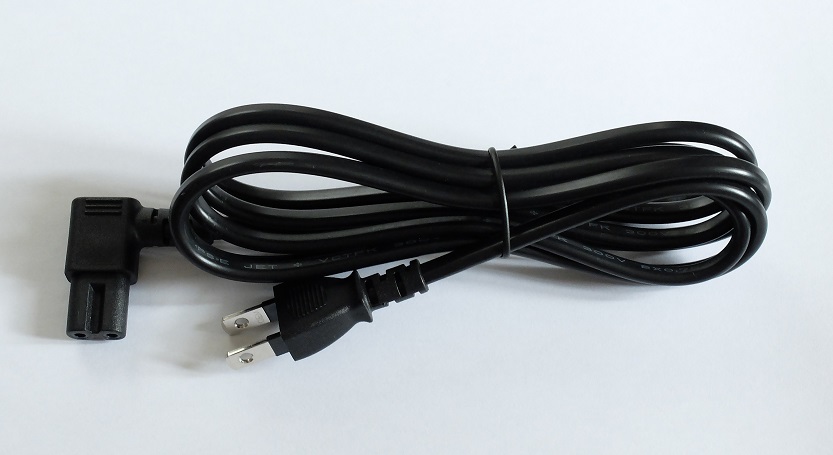

ACメガネ・ケーブル(L型)1.5m〜2mメガネ部分がL型に曲げてある500円

←ACメガネ・ケーブル(L型)
